Pipe Flow Expert是一款设计和分析复杂管路网络的软件，能够快速对管路中的水流进行模拟仿真，尤其适用于管流和压力需要平衡的情形，可以帮助用户对模型快速进行制作。软件可以导出详细报告，让你对管道更加了解，并且它的界面设计简约，还强大计算引擎，感兴趣的用户赶快来本站下载吧！
应用介绍
Pipe Flow Expert在一系列数学方程中定义管道系统的元素。管道系统可以产生难以求解的高度非线性方程组。 Pipe Flow Expert软件使用牛顿法和其他专有算法来求解方程式，以确定每个管道中的流速和压力损失，从而提供平衡的解决方案。
每根管道的流速，每根管道的流体速度，雷诺数，摩擦系数，每根管道的摩擦压力损失，配件压力损失，连接点(节点)处的压力，HGL(液压等级线)，泵的结果可以在结果图和结果网格上查看操作点等。
管道系统的范围从非常简单的管道系统到具有数百个互连管道的非常大且复杂的网络。它们可能像从一个水库到另一个水库的水管一样简单，或者它们可能更复杂，许多管道互连以在大面积上分配流体，或者它们可能落在介于两者之间的某个地方，例如转移的系统从供应容器到各种加工点的化学品。
管道的大小和性质可能不同，通常涉及从一个点到另一个点的高程变化。这些管道系统可包括储存器，加压罐，泵，阀，流量控制装置，热交换器和影响管道中的流动的其他部件。

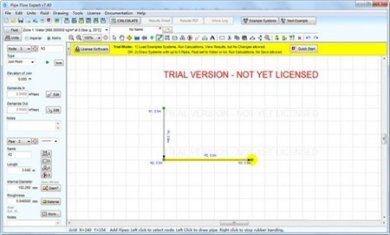

通过在绘图窗格上绘制连接点和连接管道来建模管道系统。水平，垂直或倾斜线可用于将一个节点连接到另一个节点。
描述系统的物理数据由用户输入，通常包括：
每个连接管的内部尺寸，内部粗糙度和长度
每个连接点(节点)的高程
每个连接点的流入和流出(如果适用)
每个罐的高度，液位和表面压力数据
每个泵的性能数据

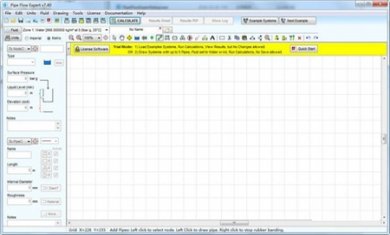

数据输入框位于绘图窗格的左侧。这些输入框将显示当前所选节点或管道的数据，并可用于修改当前数据。在设计过程中，可以在任何时候修改节点，管道，泵等的数据。
设计完成后，可以分析系统并计算流量和压力结果。对于液体系统，使用从Colebrook-White方程获得的摩擦系数计算系统内的压力损失，并且从Darcy-Weisbach方程获得由于每个管道中的摩擦引起的压力损失。对于气体系统，压力损失使用可压缩等温流动方程计算，例如通用流动方程。
使用线性理论方法和迭代方法获得初始近似解，该方法调整流速直到达到近似压力平衡。然后使用复杂的矩阵技术和其他迭代算法将解决方案收敛到精确的解决方案。
软件特色
管道流量专家软件管道设计
一个直观的用户界面，是最好的类易于使用。
具有自动符号旋转的等距三维绘图能力。
一种解决复杂管网问题的鲁棒计算引擎。
压力损失的计算采用达西阻力公式。
摩擦系数的计算采用Colebrook White方程。
具有普通液体和气体数据的流体数据库。
具有共用管道材料和尺寸的管道数据库。
主要功能
1、强大的计算引擎
它有一个非常强大和可靠的计算引擎，提供准确的流量和压力损失计算，这就是它能被全球各地75多个国家的用户信任的原因。
几乎不可能用手或用电子表格完成的管流计算现在可以被Pipe Flow Expert迎刃而解，给你即时的答案，提高结果的准确性，避免代价高昂的错误倾向的电子表格模型，令你在在管道设计和设计文档记录时游刃有余。
2、无与伦比的的价值
它提供了无与伦比的金钱价值，可以快速地将购买成本多次归还，节省了无数的工程时间和精力。
使用Pipe Flow Expert记录你的设计，为你的工程师提供一个标准的管道系统分析方法，为你的销售工程师提供一个强大的视觉帮助，让你的客户对你的解决方案有信心。
3、专为管道设计师和管道系统工程师设计
没有其他管道设计软件可以像Pipe Flow Expert那样快速地启动和运行，有超过30个示例管道系统，一个快速启动用户指南，一个完整的参考用户指南，以及一个令人惊讶的直观和易用的接口，你将从一开始就节省时间和精力。
4、设计高效的管道系统，帮助您的客户赢得更多的订单。
记录管道设计并提供专业管道图纸和结果。
绘制管道设计，确定管道材料和尺寸，选择流体数据，然后要求管道流量专家分析和计算系统中每一点的压力和流量。
使用说明
1、选择新建网格–单击新建网格工具按钮。
2、在提示下单击是以创建新网格。-单击否以拒绝等轴测网格选项

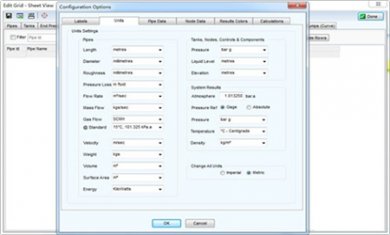

3、单击英制单选按钮将单位更改为英制默认值。
4、单击是接受英制默认单位添加水箱：
5、单击工具栏上的坦克按钮，绘图光标将变为指针和坦克符号。
6、点击网格，在网格的左边四分之一处，大约在屏幕的一半处。
7、将在网格上绘制一个水箱，节点窗格将显示水箱的详细信息。
8、保持罐表面压力为0.000磅/平方英寸(罐向大气开放)。管道流量专家示例系统3
9、编辑液位值，输入2.000(储罐中的液位设置为2.000 ft)。
10、编辑底部高程值，输入1.000(水箱位于基准)。
11、将光标移到右侧约12个网格间隔和上方2个网格间隔的位置。原始油箱位置并单击网格。
12、第二个水箱将绘制在网格上，节点窗格将显示水箱的详细信息。
13、保持罐表面压力为0.000磅/平方英寸(罐向大气开放)。
14、编辑液位值，输入2.000(储罐中的液位设置为2.000 ft)。
15、编辑底部高程值，输入10.000(水箱位于基准)。
16、将光标移动到左侧约4个网格间隔和上方2个网格间隔的位置。第二个水箱位置，点击网格。
17、第三个水箱将绘制在网格上，节点窗格将显示水箱的详细信息。
18、保持罐表面压力为0.000磅/平方英寸(罐向大气开放)。
19、编辑液位值，输入2.000(储罐中的液位设置为2.000 ft)。
20、编辑底部高程值，输入10.000(水箱位于基准)。
