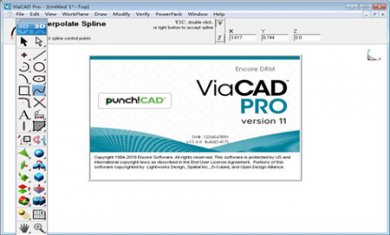

ViaCAD Pro 11是的一款CAD设计软件。ViaCAD Pro提供专业的绘图技术,拥有完全集成的2D绘图工具,3D表面和ACIS®实体建模工具,装配工具,先进的建筑工具和强大的逼真的照片渲染。这款软件十分实用,用户可以绘画各种建筑和图像,喜欢的话赶快来本站试试吧!
产品特征
1、使用广泛的NURB曲面建模工具设计复杂的有机形状。
2、细分技术,用于细化网格,从粗糙到光滑的表面。
3、集成照片逼真渲染和支持Keyshot™实时链接。
4、推/拉建模可以直观地编辑3D模型,允许使用鼠标和光标编辑3D曲面。
5、强大的3D编辑工具,如混合,倒角和炮击。
6、坚固的建筑和木工工具(如槽口,斜切和燕尾接头,以及口袋孔)。
7、广泛的2D绘图工具(文本,尺寸,3D到2D绘图生成工具,物料清单)。
8、LogiCursor™允许使用鼠标和光标在2D和3D中精确绘制。它在你画画的时候会想。
主要功能
1、2D尺寸和约束:ViaCAD现在支持三维立方体约束求解器来管理2D形状之间的13+尺寸和几何关系,包括相切、重合和同心条件。这些关系用于记住2D草图的设计意图,这些草图通常驱动三维实体。修改约束系统中的任何对象都会相应地更新所有其他从属对象。
2、中心线蒙皮:蒙皮工具扩展了对中心线路径的支持。中心线路径允许您控制蒙皮部分之间的流动,从而减少描述复杂形状所需的部分。
3、对导入纹理的支持:使用OBJ、3MF、3DS和SketchUp数据转换器导入的纹理材料现在可以使用ViaCAD的照片渲染功能进行识别,包括屏幕渲染和高分辨率输出文件。带纹理的高分辨率打印:利用我们照片渲染工具中的特殊功能,带纹理的3D模型现在支持高分辨率打印。
4、曲面从定律:曲面从定律工具允许使用参数公式创建NURB形状。定制的形状,如抛物面、桶/小时玻璃弹簧、扭曲的管子和条带,现在可以加上20多个例子来激发想象力。
5、停止倒角:这一新功能用斜角代替角边,通常用于装饰目的。斜面沿边缘以用户指定的距离开始和结束。
6、边缘处理:苹果特殊的边缘处理,如凹进、倒圆、倒圆和牛鼻,支持珠子和偏移等参数。
7、简化曲线:将直线和多段线转换为圆弧、圆、椭圆和样条曲线。适用于与等离子体或水射流数控系统共享数据,或高效挤出成3D实体。
8、3MF导入:3D制造格式(3MF)是一种3D打印格式,允许设计应用程序向其他应用程序、平台、服务和打印机发送高保真3D模型。在3D系统、AuToDesk和微软的支持下,这种新的V11文件格式将成为STL的长期替代品。
9、SVG导入:可伸缩矢量图形(SVG)是一种基于XML的二维图形矢量图像格式,支持交互性和动画。SVG规范为Adobe Illustrator提供了一种替代矢量格式。
10、工具图标尺寸:你现在可以修改工具选项板来使用更大或更小的图标。右键单击工具栏标题,显示“更改图标大小”的弹出菜单。该菜单现在为64、32、24和16像素大小的图标提供选项。默认图标大小为32x32。
11、图层复制:一个复制图层和该图层中所有对象的新命令现在可以通过概念浏览器获得。要访问此命令,请将光标放在要复制的图层上,单击鼠标右键,然后选择复制命令。

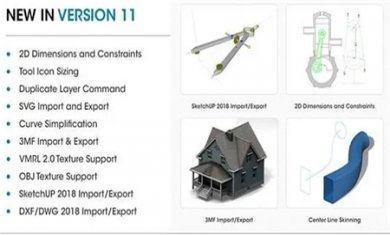

软件鲜明之处
1、二维尺寸和约束
2、工具图标大小
3、重复层命令
4、SVG进出口
5、简化曲线工具
6、3MF进出口
7、VMRL 2.0纹理支持
8、OBJ纹理支持
9、SketchUP 2018导入/导出
10、DXF / dwG 2018导入/导出
使用说明

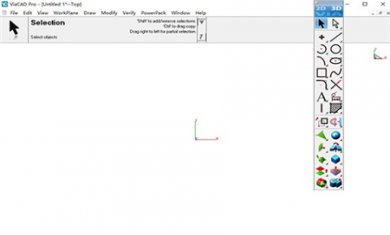

工具调色板描述
通用/线框工具
选择 - 选择要修改的对象。
深度选择 - 选择和修改组内的对象或控制顶点。
Point - 用于创建点的工具。
Line - 用于创建线条的工具。
Arc - 用于创建弧的工具。
圆圈 - 用于创建圆圈的工具。
圆锥曲线 - 创建漫画的工具。
椭圆 - 用于创建椭圆的工具。
多边形 - 用于创建多边形的工具。
样条曲线 - 创建和修改样条曲线实体工具。
圆角/倒角 - 圆角和倒角曲线工具。
修剪 - 修剪,重新分割,分割,连接曲线实用程序。
文本 - 创建水平,沿曲线和角度文本。
尺寸 - 用于使用尺寸标注图形的工具。
建筑 - 用于绘制墙壁,窗户,门以及墙壁附属组的工具。
Region Hatch&Fill - 孵化和填充内部区域的工具。
变换 - 用于平移,旋转,镜像,缩放对象的工具。
